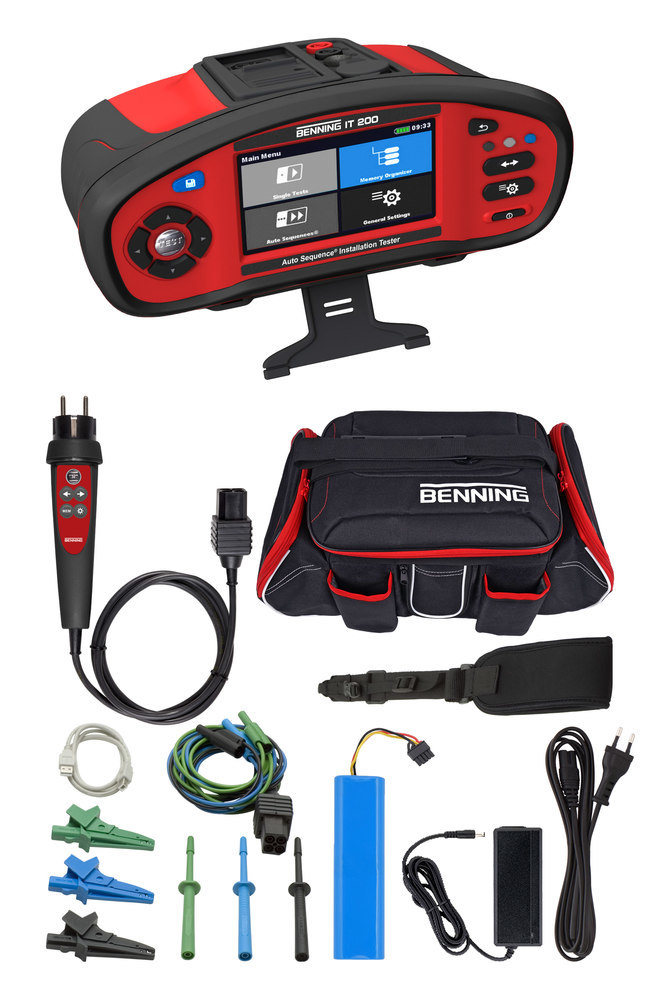

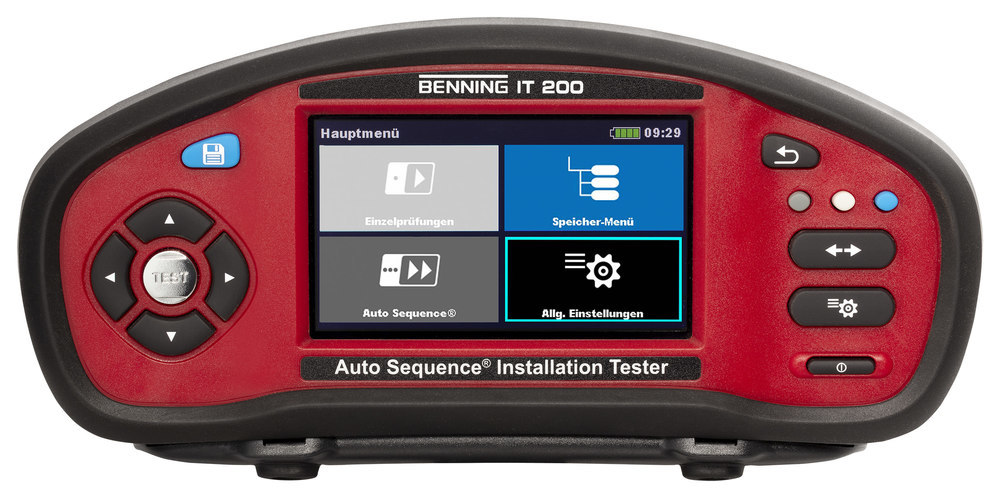

BENNING Auto Sequence Installationstester VDE 0100 Software RCD Typ B, B+, EV, MI, PRCD. Speicher. USB RS232 Funk. Farb-Touchscreen. Inkl. Zubehör.

Auto Sequence Installationstester zur Prufung elektrischer Anlagen gema DIN VDE 0100-600, IEC 60364-6, DIN VDE 0105-100, EN 50110. Prufung von FI/ RCD-Schutzschalter Typ B/ B+ allstromsensitiv und Typ AC, A, F Mischfrequenzen, Prufung von E-Ladestationen (Wallboxen) gema VDE 0122-1, DIN EN/ IEC 61851-1 der Ladebetriebsart 3. Anzeige graphisch. Bedienung uber 4,5 Farb-Touchscreen und Drucktasten. Grenzwertanzeige. Messungen: Isolationswiderstand 0.01 MOhm - 1000 MOhm. Nennprufspannung 50 V, 100 V, 250 V, 500 V, 1000 V. Autotest zwischen den Leitern L-N-PE, Riso-Vorprufung zum Schutz angeschlossener Gerate. Widerstande von isolierenden Fussboden und Wanden. Niederohmwiderstand 0.01 Ohm - 2000 Ohm, Prufstrom 200 mA mit Polaritatsumkehr und Durchgang, Prufstrom 7 mA. Erdungsmessung/Selektive Erdungsmessung/Erdschleifenmessung. Optional mittels 3-Leiter-Methode uber Erdungsset 044113 oder 2-Zangen-Methode uber Stromzangenadapter BENNING CC 4-1 044166, BENNING CC 4-2 044167. Schleifenwiderstand-/impedanzmessung*Schleifenmessung ohne RCD/FI-Auslosung. Schleifenimpedanz 0.01 Ohm - 10 kOhm L-PE und Leitungsimpedanz 0.01 Ohm - 10 kOhm L-N/ L mit 20 A Prufstrom inkl. Kurzschlussstrom und Spannungsfall, Schleifenimpedanz L-PE ohne FI/RCD-Auslosung. Netzinnenwiderstandsmessung uber 3-Leiter-Methode. Ermittlung Kurzschlussstrom/Uberstrom-Schutzeinrichtungen. RCD/FI-Prufung. Kurvenform bei RCD/FI-Prufung fur Fehlerstromschutzschalter Typ A, F und Typ B, B+. RCD/FI-Prufung mit ansteigendem Fehlerstrom/RCD/FI-Analysefunktion/PRCD Prufung Typ S, Typ K. Prufung von RCD/FI-Schutzschalter Standard und verzogert S, Typ AC, A, F, B, B+, EV RCD/ EV RCM, RDC-DD, MI RCD und PRCDs mit AUTO-Test, Auslosezeit, Auslosestrom mit Rampentest und Beruhrungsspannung. Messen von Ableitstromen mit Adapter, optional uber Stromzangenadapter BENNING CC 4-1 044166. Prufen von E-Ladestationen, Simulation der Fahrzeugstatus, Wallboxen uber optionalen Prufadapter BENNING EV 3-2 044169, speziell abgestimmte Auto Sequences fur 1- und 3-phasige Wallboxen inkl. Funktionsprufung/Erprobung des Ladevorgangs, Prufung von EV-RCD und 6 mA DC Fehlergleichstrom-Uberwachungs-Einrichtungen RDC-DD gema IEC 62955 mit Messung der Auslosezeit und Auslosestrom, Dokumentation uber vorgefertigte EVSE-Prufprotokolle. Drehfeldprufung. Spannungsmessbereich AC/DC 1 V - 550 V. Echteffektivwertmessverfahren True RMS. Frequenzmessbereich 0,01 Hz - 500 Hz. Varistorprufung. Erstfehler-Leckstrom im IT-Netz. Strommessung, optional uber Stromzangenadapter BENNING CC 4-1 044166, BENNING CC 4-2 044167. Echteffektivwertmessverfahren True RMS. Leistungsmessung, optional uber Stromzangenadapter BENNING CC 4-1 044166, BENNING CC 4-2 044167. Oberwellenmessung, optional uber Stromzangenadapter BENNING CC 4-1 044166, BENNING CC 4-2 044167. Beleuchtungsstarkemessung, optional uber BENNING Luxmeter Typ B 044111. Besonderheiten: Strukturierter Messwertspeicher auf 8 GB SD-Karte. Einzelprufungen und vorprogrammierte Auto-Sequence-Messungen. Auto-Prufungen per Tastendruck fur Z Auto, RCD Auto, Auto-TN, -TN rcd, -TT, -IT. Auftrags-Manager zur Verwaltung von Prufauftragen. Erstellung vielschichtiger Anlagenstrukturen inklusive der geplanten Messungen. Benutzerkontenverwaltung. USB-, RS 232- und Funkschnittstelle Cordless-Link. Commander-Prufstecker fur Schutzkontaktsteckdose mit Gut/Schlecht-Anzeige uber grune/rote LED und TEST-Taste. Anschluss fur Barcodescanner zur Identifizierung der Messstelle und Umbenennung des Speicherplatzes. Online-Spannungsmonitor zur Uberwachung der Prufanschlusse. Kostenlose Firmware-Updates. Leistungsstarker 4400 mAh Li-Ionen Akkupack, Akkuladefunktion im Gerat integriert. Protokoll-Software BENNING PC-Win IT 130-200: Erstellung und Ubertragung umfangreicher Anlagenstrukturen zum BENNING IT 200 fur die rationelle Erst- und Wiederholungsprufung. Messwertdownload und Protokollierung fur elektrische Anlagen, E-Ladestationen, Wallboxen, unterstutzt den Datenimport und vorhandenen Funktionsum
